Accesorios para el sistema de aislamiento térmico exterior SATE-ETICS
Los accesorios son fundamentales para asegurar un buen comportamiento del sistema SATE, garantizando la durabilidad y la correcta ejecución del sistema.
PERFILERÍA

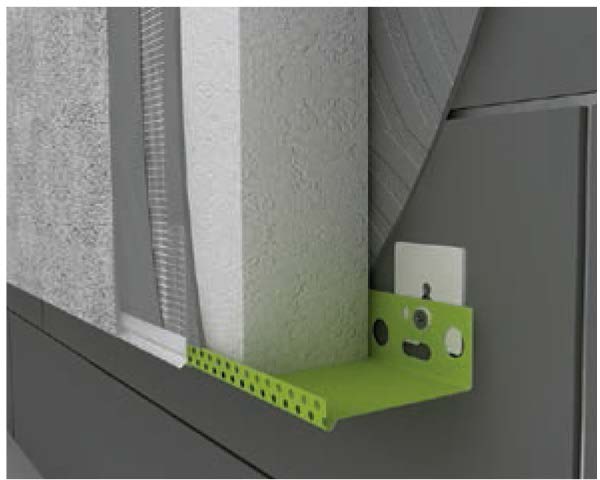

Perfil de arranque
Perfil de arranque fabricado en aluminio de 0,7 mm. de espesor, se coloca horizontalmente en el límite inferior de la zona a revestir, anclado al soporte mediante tornillos, distanciadores y conectores, con un espacio de 3 mm. de separación entre ellos, facilitando el arranque del montaje del sistema y garantizando su horizontalidad. Incluye un goterón que garantiza el drenaje vertical del agua evitando su retorno.
Modelo | Referencia | Longitud (m.) | Caja | Aislamiento (mm.) |
Uds. / m. | ||||
Perfil arranque esquina | 563.000.0xx | 2,5 | 20 / 50 | 40-50-60-70-80-100 |
* Posibilidad de otros espesores de aluminio y otros anchos de aislamiento.
Perfil de arranque para esquina
Perfil de arranque para esquina fabricado en aluminio de 1,0 mm. de espesor, se coloca horizontalmente en la esquina inferior de la zona a revestir, anclado al soporte mediante tornillos, distanciadores y conectores, con un espacio de 3 mm. de separación entre ellos, facilitando el arranque del montaje del sistema y garantizando su horizontalidad. Incluye un goterón que garantiza el drenaje vertical del agua evitando su retorno.
Modelo | Referencia | Longitud (m.) | Caja | Aislamiento (mm.) |
Uds. / m. | ||||
Perfil arranque esquina | 563.201.0xxR | 0,85 | 10 / 8,5 | 40-50-60-80-10 |
* Posibilidad de otros espesores de aluminio y otros anchos de aislamiento.
Set de montaje: Conectores, tornillos y distanciadores
El set de montaje se utiliza para la fijación del perfil de arranque, de esquina, lateral y de coronación con tornillos cincados o de acero inoxidable y tacos adecuados al soporte, a una distancia entre tornillos no superior a 30 cm. y en los encuentros o vértices, no inferior a 15 cm. Los perfiles deben separarse entre sí unos 2 o 3 mm. mediante los conectores para evitar los contactos en las dilataciones. Para nivelar soportes irregulares, utilizaremos los distanciadores.
Composición del set: 10 conectores + 50 distanciadores + 75 tornillos
Modelo | Referencia | Caja (uds.) |
Set de montaje perfilería SATE | 575.100.001 | 1 |
Conector (30 mm.) | 575.000.001 | 100 |
Distanciador (3 mm.) | 575.026.003 | 50 |
Tornillo acero inox P. arranque 6×60 | 575.100.006 | 100 |
* Posibilidad de solicitar los elementos por separado.
Perfil clip para perfil de arranque
Perfil clip de arranque de PVC con malla de fibra de vidrio álcali resistente y certificada ETAG 004, para encastrar en el perfil de arranque; incluye un goterón que garantiza el drenaje vertical del agua evitando su retorno y minimiza el riesgo de grietas en la zona de la unión del perfil de arranque.
Modelo | Referencia | Longitud (m.) | Caja | Ancho de malla (mm.) |
Uds. / m. | ||||
Clip perfil de arranque | 579.001.250 | 2,5 | 30 / 775 | 100 |
Perfil de cierre lateral
Perfil lateral fabricado en aluminio de 0,8 mm. de espesor, se coloca en los límites verticales de la zona a revestir, facilitando el cierre del sistema.
Modelo | Referencia | Longitud (m.) | Caja | Ancho de malla (mm.) |
Uds. / m. | ||||
Perfil lateral | 670.108.xxO | 2,5 | 10 / 25 | 40-50-60-70-80·100 |
* Posibilidad de otros espesores de aluminio y otros anchos de aislamiento.
Cantoneras PVC con malla
Cantonera de PVC con malla de fibra de vidrio álcali-resistente y certificada ETAG 004, válida para cualquier espesor de mortero, protege los ángulo horizontales y verticales en aristas, ventanas y puertas, ayudando a la formación de cantos perfectos, tanto alineados como perpendiculares.
Modelo | Referencia | Longitud (m.) | Caja | Ancho de malla (mm.) |
Uds. / m. | ||||
Cantonera PVC malla 8×12 | 589.000.007 | 2,5 | 50/125 | 80×120 |
Cantonera PVC malla 10×15 | 589.000.005 | 2,5 | 50/125 | 100×150 |
Cantonera PVC ángulo variable | 576.000.016 | 25 | 1/25 | 100×100 |
* Posibilidad de otros espesores de aluminio y otros anchos de aislamiento.
Perfil goterón con malla
Perfil con goterón visto y oculto de PVC con malla de fibra de vidrio álcali-resistente y certificada ETAG 004, empleado en el enlucido final de los dinteles de puertas y ventanas con el fin de evitar escorrentías en los cambios de plano, impidiendo el retorno y filtración de agua al interior de la pared.
Modelo | Referencia | Longitud (m.) | Caja | Ancho de malla (mm.) |
Uds. / m. | ||||
Perfil goterón PVC | 579.000.010 | 2,5 | 20 / 50 | 100×100 |
Perfil goterón oculto PVC | 579.000.009 | 2,5 | 50 / 125 | 100×100 |
* Perfil con goterón: el goterón de 7,5 mm no se cubre con las capas de mortero.
* Perfil con goterón oculto: el goterón se cubre con las capas de mortero.
Perfil marco ventana
Perfil autoadhesivo marco ventana de PVC con malla de fibra de vidrio álcali-resistente y certificada ETAG 004, permite que el ETICS (SATE) se conecte a los marcos de las estructuras de puertas y ventanas sin dejar huecos ni espacios. Gracias a su lengüeta con adhesivo, retirando el papel de protección, su ejecución es perfecta y limpia.
Modelo | Referencia | Longitud (m.) | Caja | Ancho de malla (mm.) |
Uds. / m. | ||||
Perfil marco ventana 6 mm. | 583.000.001 | 2,4 | 50/ 120 | 100 |
Banda expansiva
Cinta de espuma de poliuretano con una impregnación acrílica adhesiva por una cara. Sirve para el sellado hermético y estanco de las juntas exteriores gracias a su tolerancia dimensional en la nivelación.
Modelo | Referencia | Longitud (m.) | Ancho (mm.) | Caja (uds.( | Intervalo de expansión (mm.) |
Expansion Tape 4 mm. | 657.424.415 | 8 | 15 | 20 | 5-7 |
Perfil de alféizar
Perfil autoadhesivo para alféizar de PVC con malla de fibra de vidrio álcali-resistente y certificada ETAG 004, se emplea para una ejecución duradera y estanca de los alféizares estándar de aluminio, madera, PVC, piedra o realizados a medida, creando una unión flexible de éste con la estructura ETICS-SATE.
Modelo | Referencia | Longitud (m.) | Caja | Ancho de malla (mm.) |
Uds. / m. | ||||
Perfil de alféizar PVC | 579.000.002 | 2 | 40 / 80 | 100 |
Malla de refuerzo para esquinas
Malla de refuerzo en esquinas sirve para el armado compuesto por el Sistema de aislamiento térmico por el exterior (SATE) y el revoco interior o exterior. Certificado conforme a la norma ETAG 004.
Modelo | Referencia | Largo (mm.) | Ancho (mm.) | Caja (uds.) |
Malla refuerzo esquina | 580.411.500 | A: 650 | B: 330 | 150 |
Perfil para juntas de dilatación
Perfil junta de dilatación de PVC con malla de fibra de vidrio álcali-resistente y certificada ETAG 004 para las juntas de dilatación de 5 a 25 mm. de ancho tanto verticales planas como de esquinas interna de la fachada. Son impermeables y resistentes a los rayos UV, utilizándose para garantizar una adecuada dilatación en la absorción de los movimientos de asentamiento.
Modelo | Referencia | Longitud (m.) | Caja | Ancho de malla (mm.) |
Uds. / m. | ||||
Perfil junta dilatación plano | 580.000.005 | 2,5 | 25 / 62,5 | 100×100 |
Perfil junta dilatación ángulo | 580.000.006 | 2,5 | 25 / 62,5 | 100×100 |
Junta de dilatación en plano
Junta de dilatación en ángulo
Perfil de coronación o cierre superior
Perfil de coronación fabricado en aluminio de 1,0 mm. de espesor, se coloca en los extremos superiores de la zona a revestir con un ala de no menos de 4 cm. sobre el espesor del aislamiento, facilitando el cierre del sistema. Su borde incluye un goterón que garantiza el drenaje vertical del agua, evitando su retorno y filtración al interior.
Modelo | Referencia | Longitud (m.) | Caja | Aislamiento (mm.) |
Uds. / m. | ||||
Perfil coronación | 680.108.xxO | 2,5 | 10 / 25 | 40-50-60-70-80-100 |
* Posibilidad de otros espesores de aluminio y otros anchos de aislamiento.
Perfil de esquina para arcos
Cantonera de PVC con malla de fibra de vidrio álcali-resistente y certificada ETAG 004, válida para cualquier espesor de mortero, protege las esquinas en ventanas y puertas, ayudando a la formación de cantos con diferentes ángulos de arco perfectos.
Modelo | Referencia | Longitud (m.) | Caja | Ancho de malla (mm) |
Uds. / m. | ||||
Perfil de esquina en arco | 637.000.002 | 2,5 | 50 / 125 | 100 x 100 |

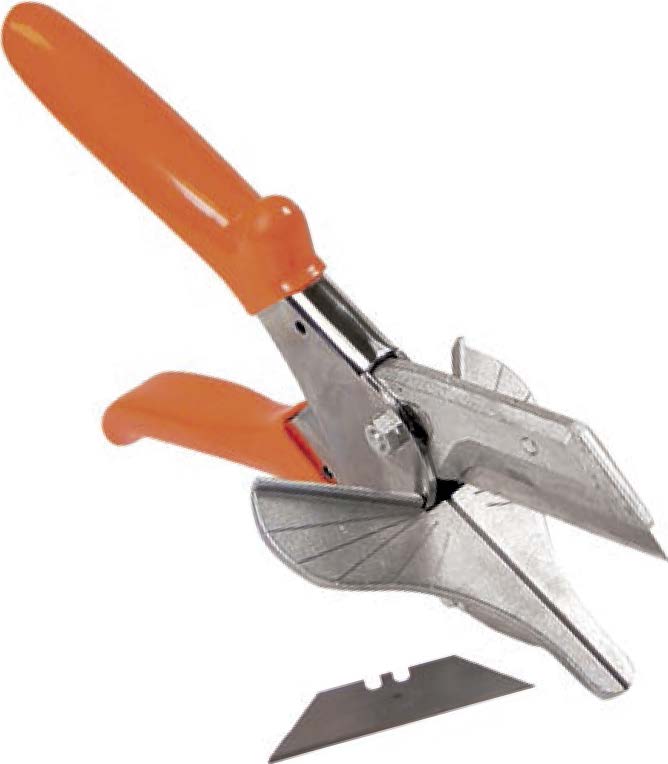

Tijera para perfilería SATE
Tijera profesional especialmente diseñada para obras de sistema de aislamiento térmico por el exterior SATE, para el corte de perfiles de PVC que gracias a su pletina adicional, nos permite hacer ingletes con un ángulo de hasta 45º.
Modelo | Referencia | Caja (uds.) |
Tijera para perfilería SATE | 657.000.001 | 1 |
Malla de fibra de vidrio Tramaglass
Malla de fibra de vidrio indicada para el refuerzo de morteros en Sistema de Aislamiento Térmico Exterior (SATE/ETICS). Certificado conforme a la norma ETAG 004.
Para el refuerzo de zonas expuestas a altos niveles de tensión, especialmente zócalos, se recomienda el uso de la malla de fibra de vidrio Tramaglass 330.
Modelo | Referencia | Peso (g/m2) | Longitud (m.) | Pallet | Luz de malla (mm) |
Uds. / m. | |||||
Tramaglass 160-R 131 | 300.670 | 160 | 50 | 33 / 1.650 | 3,5 X 3,8 |
Tramaglass 200-R 163 | 300. 770 | 200 | 50 | 24 / 1.200 | 5,0 X 5,0 |
Tramaglass 330-R275 | 300.740 | 330 | 25 | 850 | 6,0 X 6,0 |
